Recursos avançados e aplicações de rolamentos de guia de inclinação

Recursos avançados e aplicações de rolamentos de guia de inclinação

08 07, 2024

Compartilhar:

Como rolamentos de fluxo de fluido, os mancais de apoio inclinável fornecem principalmente cargas radiais e podem suportar impactos significativos e cargas desequilibradas. Geralmente, com mais de três apoios distribuídos uniformemente em uma base, os mancais de apoio inclináveis geralmente são projetados com um número ímpar de apoios. Mesmo com direção de carga variada, o centro da almofada ou entre duas almofadas adjacentes. A posição do ponto de apoio da almofada é ajustada de acordo com a carga e o sentido de rotação. Quando alinhados com o centro da pastilha, os rolamentos permitem girar bidirecionalmente, mas com capacidade menor que os rolamentos unidirecionais. Cargas maiores acontecem quando a largura da pastilha está próxima do diâmetro do eixo.


Os mancais de apoio inclinável são apresentados como autoatuantes na família de mancais de filme fluido. Ao contrário de outros rolamentos, os mancais de apoio inclináveis apresentam muitos apoios únicos (geralmente quatro ou cinco), cada um livre para oscilar em torno de um pivô. O movimento de inclinação destas pastilhas adapta-se dinamicamente à velocidade do rotor e à carga radial, otimizando a cunha de óleo em cada pastilha sob carga. Essa capacidade de ajuste inerente garante estabilidade e confiabilidade, tornando os mancais de apoio inclináveis adequados para aplicações de alta velocidade, como turbinas a vapor, gás e água, e geradores na geração de energia.

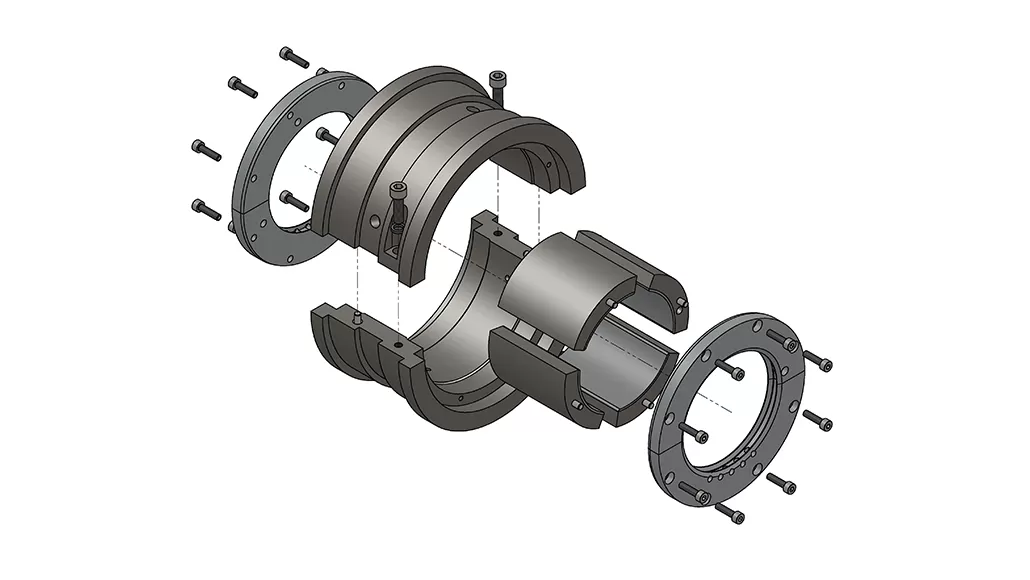

Cada mancal de apoio inclinável contém um conjunto de apoios alojados em um anel transportador ou retentor. Estas almofadas inclinam-se independentemente para estabelecer uma película hidrodinâmica que suporta o rotor. O design distribui a carga uniformemente pelas pastilhas e acomoda qualquer desalinhamento entre o rolamento e o colar. No entanto, embora com algumas vantagens, os mancais de apoio inclinável são complexos e caros de produzir, exigindo processos de projeto cuidadosos para alcançar desempenho de repique e longevidade.
